影响UV灯光强的因素之一:聚焦

2020-9-12 本文被阅读 404 次

  影响紫外光固化还有许多重要的因素,除了灯管输出效果和光谱分布,同样重要的是:灯管的焦距和反射罩的作用。

      如果将灯管发射的辐射能量与抵达工件表面的能量区别开来。可瞬间抵达表层的光称为辐照。辐照常常不准确地称为“强度”。下面对辐照与福射作一个区别:用灯管来照亮墙壁。当灯管从墙壁处移开时,灯的辐射没变,但对墙壁辐照减少了。(你会发现,如果不清楚谈论的是灯管强度还是到达表面的强度,那就可能造成混淆。)

使用反射罩能在不增加灯管输入功率的情况下增加工件表层的辐照。能量聚集的那一点就是高或峰值辐照所在的点。

     图1阐述了反射罩将能量聚集在工件表面上。一些未聚焦的光线也能抵达表层,但它对油墨固化的效果不如聚焦的光线。用作说明的是一种椭圆形反射罩,它具有大约75%的能量收集效果(参见下面有关反射罩的内容)。换句话说,灯管发出的75%的能量将被反射罩收集并聚焦。



图1椭圆形反射罩的聚焦

        在焦距之外,增加灯管与工件表层之间的距离会降低峰值辐照。类似地,将工件表层置于焦距以内也会降低峰值辐照。在不增加输入功率的情况下,当灯管直径越小,反射罩反射效率越高,反射罩收集效率越高时,辐照越大。


        为了了解峰值辐照的效果,表1比较了三个120Wcm灯管在不同的传输速度下,作用在聚碳酸酯基材上的黑色丝网印刷油墨(390目)。它们的不同表现说明了什么呢?奇怪的是辐射剂量高的灯管却不是固化速度快的灯管。事实上,辐射剂量低的灯管固化速度快!如果我们看一看后一档内容:速度剂量比,我们会发现小直径(9mm)的灯管表现优于其它两灯管。这是因为椭圆形反射罩能收集和聚集更多的发自小灯管的光线作用于工件表面,峰值辐射更高。为什么它的固化效果好呢?我们从比尔法则那儿找到了解释。这个法则的基本意思是膜层表层未被立刻吸收或反射的光线会被传送到更深的层次。辐射越高,那么固化深度越好。

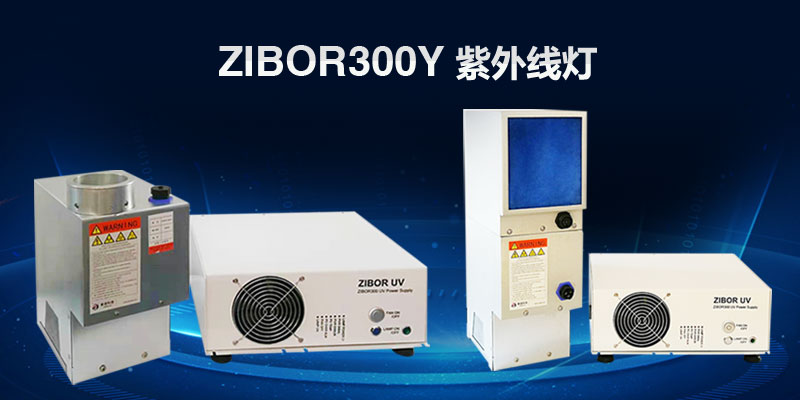

        ZIBOR300Y 无电极UV灯,采用聚焦型反射罩(图2),直径9mm无电极石英灯管。在距离被照物53mm处聚焦,实现了更高的UV光强。高UV光强可实现佳的UV固化效果。


影响UV灯光强的因素之一:聚焦
